許多具有多個印刷電路板的傳感器驅動操控單元現在具有數千公里的新布線和指數級數量的新聯接，全部這些都在密布的汽車架構中爭奪空間。與此一同，越來越多的趨勢是輕量化部件，以跋涉燃油功率和更環保的汽車。因而，制造商需求找到更智能的電子處理方案，以節約空間和減輕重量。工業制造商正在車內廣泛選用小型化汽車連接器，因為操控單元內的導線標準和封裝空間現已縮小。在某些情況下，所謂的“黑盒”組件包括非汽車微型汽車連接器。它們短少對汽車惡劣環境的魯棒性，然后產生了一些模塊的質量問題，并在某些情況下導致組件缺點。
汽車OEM需求保證其收購的子系統模塊配備實在的汽車級汽車連接器——旨在契合LV214(歐洲)和USCAR2(美國)等標準和驗證要求。
在本文中，咱們將研討制造商怎樣經過運用供應實在汽車級穩健性的微型汽車連接器，來完畢戰略性節約空間的方針。具體來說，咱們研討了TEConnectivity的兩個用于汽車運用的小型化互連途徑：NanoMQS和MCON0.50互連系統，審視它們怎樣契合作業標準，供應要害技術優勢，并節約高達50%的空間。咱們還考慮了其他要素，這些要素有助于完畢小型化元件的安定性，例如小線壓接質量，并議論怎樣處理高密度PCB引腳聯接上的金屬晶須生長所帶來的危險。
一、新的ECUS有必要滿足更嚴峻的汽車要求
聯網汽車改造正在咱們眼前產生。該作業正在迅速發展，動力總成電氣化和先進的駕馭輔佐系統(ADAS)的開發供應了更大的舒適性和安全性，以及變得越來越凌亂和健旺的集成的車輛到全部(V2X)聯接。全部這些新子系統都支撐硬件、傳感器和軟件?？墒?，它們有必要經過一系列聯網的電子操控單元(ECU)或經過新的完全冗余的核算系統辦法物理地集成到車輛中。
雖然自動駕馭汽車功用正在快速增長，但汽車架構是空間受限的環境。制造商要求他們的協作同伴供應更輕、更小型化的組件，以便在越來越多的ECU中開釋急需的電線聯接空間。
典型的豪華車包括多達80個ECU，每個ECU的凌亂程度都在不斷跋涉。每個ECU包括至少一個印刷電路板(PCB)和設備在PCB上的單個插頭。
ECU可以包容多達數百個電線聯接，這些聯接又包括在凌亂的線束系統中。此外，現有運用變得越來越凌亂，在車輛中引入了更多功用和ADAS。例如，新的LED前照燈單元最多可包括60個電路、15個汽車連接器和120個端子。
在將全部這些ECU或模塊聯接到車輛布線系統時，汽車制造商遇到技術應戰。他們有必要保證它們堅持聯接和功用，以抵御比如振動、液體進入和車輛線束或不同子系統模塊中的極點溫度等不利條件，這些都或許中止安全連續操作。
二、微型互連途徑怎樣完畢立異
這些作業和技術趨勢需求下一代小型化互連途徑，以節約空間、堅持燃油功率并保證功用。為保證汽車級的魯棒性，全部汽車連接器和組件有必要契合全球OEM標準，如LV214和USCAR2。走運的是，這些處理方案現已在市場上出售。
本文探討了TEConnectivity(TE)處理方案，該處理方案可在車輛電氣布線架構中完畢空間節約，要害介紹NanoMQS端子和汽車連接器(這是十分成功的MQS系列的較小產品)，以及MCON0.50互連器(對標“凈體”產品)。此外，本文還研討了較小導線的特定壓接應戰和要求，以及金屬晶須在高密度PCB引腳聯接上生長的應戰。
三、用于微型汽車聯接的TE處理方案
TE開始的MQS互連系統是在20多年前推出的。它已成為業界最成功的汽車互連處理方案之一，因其2.54毫米距離的高封裝密度和高度穩健的汽車級規劃，而且具有兩個招認水準。幾乎全部歐洲汽車制造商和全球許多汽車制造商都運用該系統。
多年來，跟著Micro-powerQuadlok(MpQ)和功率Quadlok(pQ)系列的推出，MQS途徑得到了擴展，可以承載更高的電流(圖1)。
圖1.MQS產品系列
四、NanoMQS端子和汽車連接器
依據MQS端子規劃，NanoMQS互連系統的推出旨在滿足制造商對ECU和PCB等電子元件小型化的需求。NanoMQS互連系統選用小型化端子(觸點)、汽車連接器和接頭，以處理密布的車輛電子設備問題。

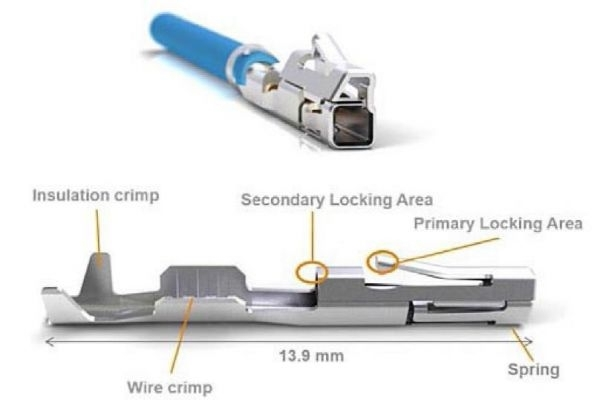

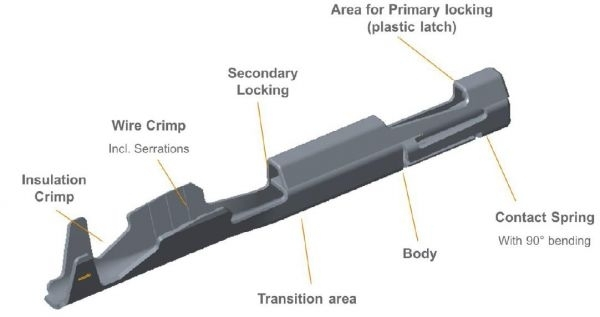

圖2.NanoMQS端子
這種規劃可將PCB占位面積減少約50%，一同供應高達3安培的額定電流容量。此外，NanoMQS互連系統可以包容小至0.13mm2的導線橫截面，使得制造商在需求時可減少線束重量。
密封版NanoMQS系統還具有高達400g的高度抗振功用。
五、汽車級微型端子供應牢靠的功用
NanoMQS互連途徑的中心是單片式壓接端子(圖2)。
插座觸點的標準版別由鍍錫銅制成。它有從0.13mm2、0.17mm2、0.22mm2到0.35mm2的導線穿插部分。插座觸點規劃用于0.5x0.4毫米的觸摸刀片。
•帶鍍錫端子的類型經認證適用于-40°C至130°C的環境溫度。
•帶鍍銀端子的類型可在高達170°C的條件下運用，因而適用于發動機艙區域內的運用。
•帶鍍金端子的類型可使插拔次數添加100次。它還顯著下降了金屬腐蝕的或許性，延長了觸摸壽數和安全氣囊系統等安全運用的可用性。
NanoMQS端子和汽車連接器的標稱載流量高達3安培?？墒牵部梢灾胃哌_標稱限值五倍的短峰值。當插拔時，插座觸點經過健旺的L形彈簧與相應的刀片樹立兩個電觸摸點，該彈簧施加高法向力。
NanoMQS插座觸點選用封閉式規劃觸摸腔，與外殼上相對較大的引入倒角協作運用，保證導向刺進平穩。這防止了刀片在協作期間與插座觸摸件磕碰(“短路”)，這或許因為不正確的刺然后變形并損壞觸摸槍。
在端子的頂部是一個招認噴槍，一旦端子完全刺進，該招認噴槍可聽見且有形地招認在塑料外殼上。招認矛桿為兩級觸摸堅持系統供應主招認組織。經過堵截可以看到招認孔，使制造商可以招認噴槍是否正確刺進(圖3和圖3A)。主招認設備的最大刺進力為5N，最小堅持力為25N。第二獨立的二級招認設備，其招認在殼體上的底切上，使得堅持力大于50N。

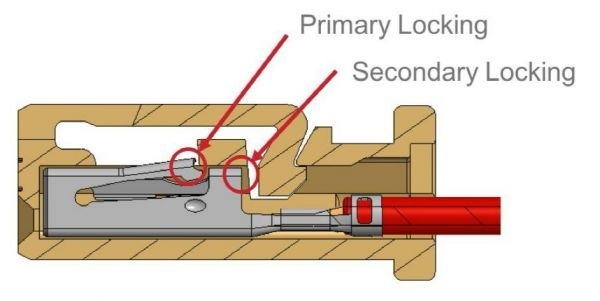

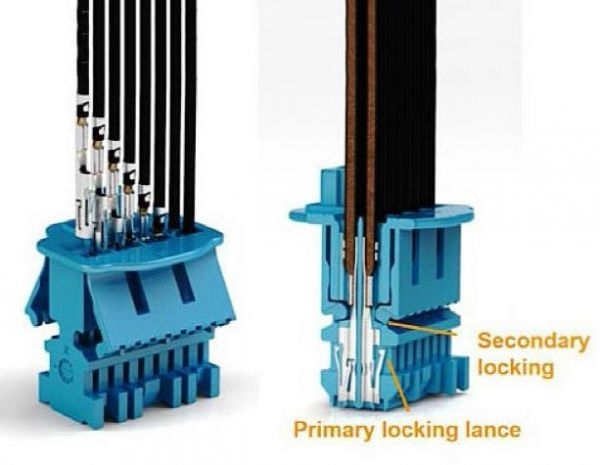

圖3：NanoMQS招認機制
圖3A：超卓閃現NanoMQS招認機制
六、NanoMQS極化招認機制可防止不正確的刺進
雖然標準小，但端子具有供應極化橫截面的觸摸腔。這種規劃意味著可以有用消除不正確刺進的危險，而且可以安全方便地處理NanoMQS系統。與MQS途徑相同，NanoMQS途徑規劃具有20個插拔周期?？蛻艨梢赃x擇是經過手動設備仍是全自動刺進，將端子放入塑料汽車連接器外殼中。
七、高等級熱塑性汽車連接器殼體和頭部的兩種選擇
NanoMQS外殼組件(接頭和汽車連接器)由高檔熱塑性塑料制成。有兩種版別，TopLatch(TL)和SideLatch(SL)，它們都可以筆直或平行于PCB。兩個版別之間的顯著差異是TL版其他招認設備的方位，其坐落殼體頂部的中心(圖4)。

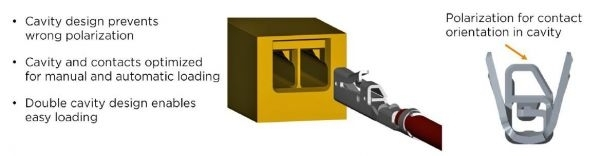

圖4：NanoMQS觸摸的極化
NanoMQS外殼——頂部閂鎖(TL)版別
TL版其他中心招認設備方位使得更簡略并排設備汽車連接器，然后跋涉了包裝靈活性。例如，在開發新類型時，開始可以并排設備三個通用汽車連接器，以樹立多達96個引腳的高位互連。然后，制造商可以在不改動技術的情況下切換到單個客制化部件。
在TL版別中，外殼剛度經過2個至32個方位的肋條加強。肋骨的首要作用是添加20個方位以上版其他招認選項。
NanoMQS外殼——周圍面閂鎖(SL)版別
在略微緊湊的SL版別上，招認設備坐落外殼的周圍面(圖5)。運用SL版別，該設備可以招認在多達20個方位，而無需加固肋條。此外，塑料招認和招認型材具有緊湊的幾何形狀。例如，汽車連接器和頭部前端之間的堆疊具有楔形形狀，以保證在汽車連接器協作期間兩個半部的滑潤引導。當完全插拔時，堆疊導致由兩個互相固定的楔形構成的健旺的正聯接。

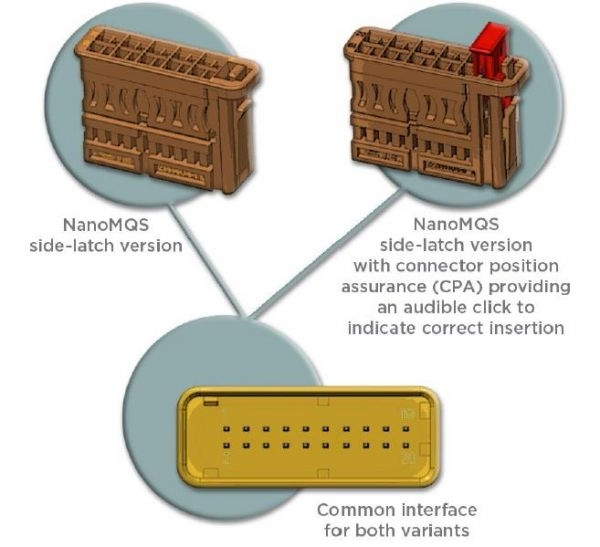

圖5.NanoMQS外殼：頂部招認和周圍面招認版別

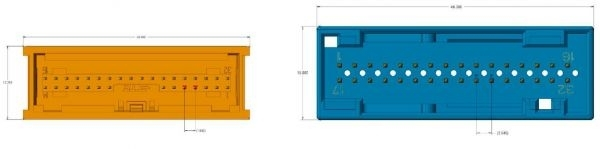

圖6：NanoMQS頭(左)與MQS頭比較較。
八、NanoMQS端子怎樣減縮50%的空間
NanoMQS系列端子規劃為標稱距離，對應于與PCB聯接的引腳之間的距離為1.8毫米。因而，與MQS端頭需求比較，NanoMQS端頭上相同數量的方位僅需求大約一半的空間(圖6)。

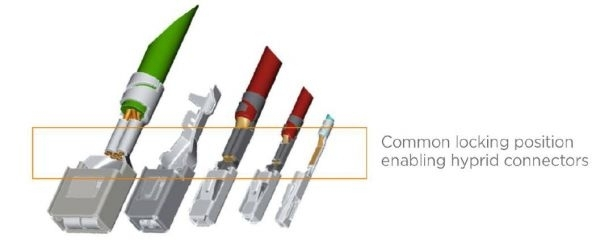

如圖所示，運用NanoMQS系統，MQS途徑的端頭占位面積從840mm2減少到411mm2。顯著，具有顯著封裝密度的下一代汽車架構將需求高位互連。在發動機ECU中，Nano-MQS端子可以節約60%的ECU占位面積?，F(xiàn)在的NanoMQS端子版別最多可包容320個方位。這使得NanoMQS途徑十分適合混合汽車連接器，因為MQS系列的每個觸點都可以作為下一個標準的倍數集成到網格中(圖7)。二級招認設備在全部殼體上處于同一水平面上，使其具有減縮空間的才華。
圖7：NanoMQS頭(左)與MQS頭比較較。
九、NanoMQS途徑怎樣支撐四級高抗振性
車輛內的電氣聯接有必要堅持抗振動和抗沖擊性。比如NanoMQS互連系統之類的小型化組件一般安置在子系統模塊(稱為“黑匣子”)中，在難以接近的嚴峻空間受限的空間中。
在歐洲，德國首要汽車制造商界說了LV214等標準的振動查驗等級。NanoMQS系列的標準未密封版別契合LV2144級(鍍銀觸點)，有用加速度約為181m/s2。
這是值得注意的，因為NanoMQS系統滿足密封汽車連接器的要求。仰仗NanoMQS系統的高觸摸法向力，帶有附加密封的汽車連接器可結束三級振動，可結束近距離設備，并可在發動機直接設備時結束四級振動(圖8)。NanoMQS端子和汽車連接器規劃安定，還可滿足400g竇振動阻力要求，如噴射閥或其他直接發動機設備運用所規則的那樣。

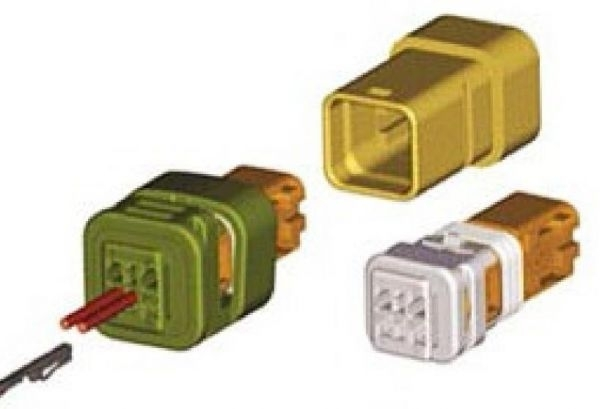

圖8.NanoMQS系統，密封版外殼
十、為極點惡劣的汽車環境引入MCON0.50互連系統
MCON0.50互連系統是TEMCON互連產品系列的一部分，該產品系列專為在惡劣的汽車環境中安置而規劃。它是一個密封系統，選用特別規劃的硅膠密封圈。這些密封件可防止液體和濕氣進入電氣觸摸區域，這關于發動機艙區域中的運用是必需的。
MCON0.50端子和汽車連接器滿足LV2143級近距離設備要求和4級直接發動機設備要求。它還結束了IP9級其他防水保護。
與NanoMQS互連系統和MCON系列的其余部分不同，MCON0.50端子規劃沒有主招認噴槍，供應所謂的“凈體辦法”(圖9)。
圖9.MCON0.50系統“凈體規劃”
這意味著沒有從汽車連接器伸出的法蘭將其招認在殼體內的恰當方位，然后構成更清潔的車身概括。該規劃旨在最小化汽車連接器殼體內部的任何磨損，因為這或許危害濕氣密封。密封版別供應最高水密性和防潮性。MCON0.50系統可以浸沒在幾米深的水中，并從IPX蒸汽噴射器中吸收80巴的力。
表1：NanoMQS和MCON0.50途徑的標準和功用
十一、東西在自動處理中的作用
小型化汽車級元件的應戰可延伸到電線端接和壓接進程。選用更小的電線端子，運用東西在保證高功用聯接和實在的汽車抗振性方面發揮著至關重要的作用。
為什么較小的線路更難以壓接?
本質上，小型化的端子由較薄的資料構成，這意味著它們在壓接進程中更簡略變形或變形。這還意味著亮光的存在或突起辦法的曲折變形變得愈加顯著，因為它可以構成整個端子概括的更大百分比。這是有問題的，因為亮光或許阻遏刺進或損壞汽車連接器殼體，特別是其密封部件。小線運用一般需求較小的東西空位以防止產生顯著的亮光。東西空位是指當兩者處于壓接高度時壓接器和砧座之間的亮光擒縱空間。作為參閱，小至0.05mm的加工空位可以為壓接寬度為1.00mm的端子產生顯著的亮光。
較小的標準還使得在壓接進程中將導線準確地定位在端子內更具應戰性。小標準的導線剛性較小，使其易于下垂或曲折，然后阻遏刺進端子。類似地，在壓接施加東西內將端子對準砧座愈加困難。
壓接不對稱是低質量壓接的另一個特征，或許導致電氣和機械功用下降。端子在鐵砧上的不準確放置是不對稱和亮光的首要原因。這種不準確性或許是由不正確的設置或不合標準的端子饋送機制引起的。一般，高質量的氣動進料施加比機械或低質量的氣動進料施加更能產生準確的作用。
小線和小型端子的運用東西
用于小線壓接的TE施加運用高精度氣動或伺服進給組織。這些機制運用戶可以輕松地設置初始端子對準，并在施加運用時堅持一致的對準。
TE在開發階段前期與協作同伴協作開發無缺的組件和東西處理方案，以滿足共同的運用需求。TE依據汽車標準對這些組件和東西處理方案進行預查驗，以便最終用戶獲得他們可以完全依托的整體認證處理方案。
OCEAN施加2.0怎樣改善小線壓接
OCEAN施加2.0是TE系列施加中的最新產品，具有多項晉級規劃，可改善小線壓接(小于0.35mm2)。一般規劃優勢包括優化的砧座幾何形狀，用于防止砧座未對準的釘扎底板，以及新的黑色氮化表面，可顯著跋涉耐磨性(圖10)。

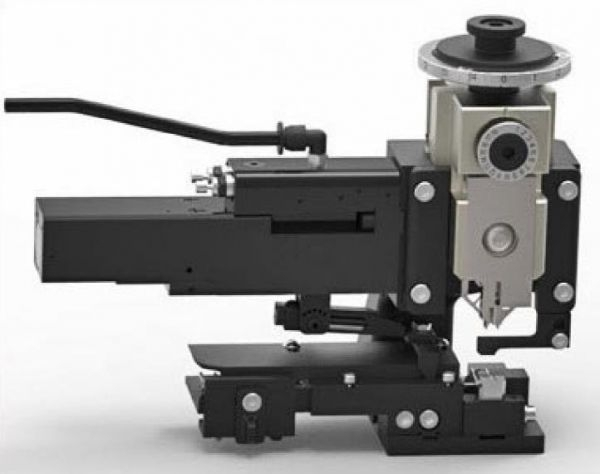

圖10.TE的OCEAN2.0施加
TE開發了一些功用來輔佐小線壓接，包括更簡略的進給調整和帶狀導向鎖的改善。除了新的優化砧座幾何外，OCEAN施加2.0還選用了新的System3端子壓緊機制，以保證準確和安穩的端子定位。它還供應安定的壓接高度調理功用，以及招認機制。
制造商可以經過標準壓接監控系統對自動壓接進程進行質量操控和驗證，這些系統也適用于細線。此外，TECrimpData運用程序使協作同伴可以對自動壓接進程進行有用的無線監控，包括監控循環次數設置報警以進行保護和更換備件。
TE的手動壓接東西供應與自動電線端接完全相同的壓接連接質量。此外，手動東西的良好人體工程學規劃使其可以在狹窄的空間內運用。
十二、抗晶須壓接引腳電鍍
小型化的趨勢也添加了職業對防止金屬晶須構成的處理方案的需求。車輛中越來越多的電子產品使得元件制造商將印刷電路板(PCB)聯接的壓合技術用作焊料處理方案的牢靠替代品。電鍍適用于壓接銷，以便于潤滑并防止因為氧化和其他原因構成的表面損壞。現在，這些電鍍?nèi)芤菏滓慑a(Sn)組成。

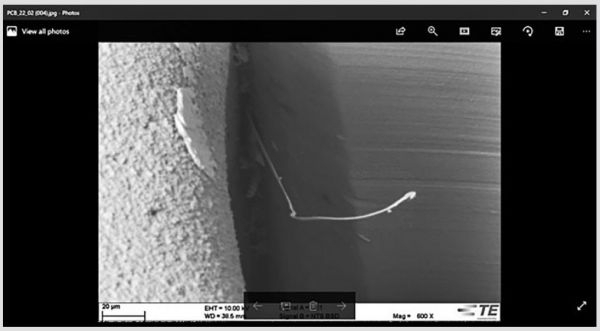

圖11.從壓接銷生長的錫須
可是，錫對晶須生長具有高度敏感性。當錫膜遭到應力時，例如當它刺進PCB時，錫須可以從頭發狀結構中自發生長。因為錫晶須是金屬，它們是導電的而且可以長到足以橋接到其他金屬部件。在極點情況下，它們或許會引起電子操作短路。在以前，經過在電鍍中參與鉛來處理該問題。
鉛現已逐步退出制造流程，因為它會危害環境。因為汽車制造商正在減少引腳間并選用首要由錫制成的引腳電鍍處理方案，他們正在尋覓新的替代品來下降錫須構成的危險。
LITESURF鍍層
TE的LITESURF電鍍技術是一種用于壓接運用的抗晶須電鍍。它為汽車電子制造商供應了錫的替代品，幾乎沒有晶須生長的危險。由所以依據鉍(Bi)，它具有環境可繼續性，完全無害。
LITESURF電鍍技術是經過五年多研討和開發的作用，旨在研討無錫電鍍，以減輕晶須引發毛病的危險，并適用于壓接銷聯接的高應力條件。LITESURF電鍍的開發是為了滿足制造商對逐步小型化、減小引腳距離以及在PCB上運用更小的汽車連接器標準的需求。
跟著TE的LITESURF電鍍技術的不斷開發，研討了跨過12種不同的沉積物組成，研討了晶須構成以及影響出產進程(如熔化溫度)的其他行為特征。TE專家創建了全部選項的具體矩陣。TE研討得出結論，電鍍的最佳沉積物是電鍍的鉍基涂層。運用鉍具有額定的長處，它使得制造商可以運用遵從典型的電鍍線工藝的運用工藝，該工藝與標準錫浴適當。依據鉍的LITESURF電鍍可以在現有的電鍍出產線中施行，而無需任何額定的工藝改動。對跨過5,600個多彈簧和動作銷以及三種不同類型的PCB技術進行了廣泛的LITESURF電鍍查驗。查驗標明，依據檢測到的顆粒的數量和巨細以及鉍的較低電導率(比錫的電導率低90%)，LITESURF電鍍可以將晶須產生率下降1,600倍以上。
圖12.LITESURF抗晶須電鍍組合物
結論
自從曲折發明以來，TE一貫與汽車制造商協作，一同創建搶先的聯接處理方案，為立異和功用樹立職業標準?，F(xiàn)在，汽車中電子技術的快速增長以及對小型化技術的需求帶來了新的應戰，需求愈加技術先進的處理方案和實在的汽車級安定性。TE在開發進程的前期繼續與客戶互動，并作為一同創建處理方案的實在協作同伴，使車輛更智能，更安全。
TE可以為端子、汽車連接器、接頭和壓接技術以及一同開發的運用東西供應聯接處理方案。這些處理方案可以將組件的PCB占用空間減少多達50%，一同作為具有預驗證接口的系統的一部分進行無縫互操作。此外，TE的小型互連系統專為惡劣環境運用而規劃，滿足LV214振動要求和防水等IP9等級。
TE可以在內部支撐產品開發的全部方面。TE完全操控產品規劃和驗證的全部制造階段;開發，包括沖壓、模塑、電鍍和組裝;以及查驗、質量保證、運用和客戶支撐。這意味著咱們可以供應更大的制造量靈活性，在要害流程的每個階段供應高質量的保證，并保證更快和受控的交貨時間。
