在現在的汽車連接器行業中,關于有相對運動的零件的連接,在內部選用連接器連接是很有必要的。這種結構可以在滿意運用的情況下,減少卡子的運用,然后下降制造費用,而且這種結構更簡單安裝。以上所說的這種利用資料自身的柔性來進行安裝的方法,咱們一般稱之為餃鏈結構(圖1)。

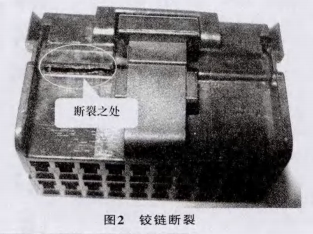

所謂汽車連接器餃鏈開裂,是指汽車連接器餃鏈結構自身在安裝過程中開裂而產生的一種失效形式（圖2），在實際的出產以及使用過程中,關于塑性較好的尼龍類資料的餃鏈產品,一般不會呈現餃鏈開裂的失效形式,但關于PBT(聚對苯二甲酸丁二醇酯),因為資料自身的塑性應變較弱,致使由此類資料出產的產品時常存在餃鏈開裂的缺陷。
影響汽車連接器餃鏈開裂的因素,大體可分為以下幾點:產品結構;2模具結構;③資料自身的性質;④注塑工藝。
1汽車連接器結構
不言而喻,產品結構關于餃鏈的功能有著至關重要的效果,下面咱們就對現在常用的餃鏈結構進行剖析,其餃鏈簡圖如圖3所示。

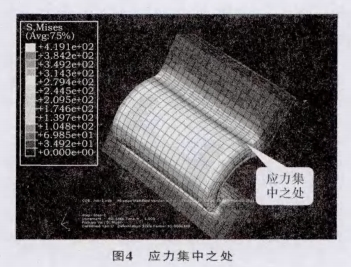

從產品結構來剖析、在餃鏈內側資料是遭到揉捏,而外側資料是遭到拉伸。這樣在銨鏈外側就會形成一條應力集中區域(圖4)，伴隨著在餃鏈彎曲的過程中外側資料遭到的拉力越來越大,餃鏈就可能會在外側因拉力過大而呈現開裂現象。
下面經過計算公式來剖析餃鏈開裂的原因,在此之前咱們需求做幾個假定:1餃鏈外部受最大的拉力;2餃鏈內部受最大的壓力;3當拉伸的應力超過資料所能接受的極限時,餃鏈將會開裂;4中性線(在餃鏈彎曲過程中假定的一條長度不變的線)方位不變。
餃鏈力學結構剖析如圖5所示。
2模具結構
模具結構對餃鏈功能影響的最主要因素是澆口的方位。在模具澆注的過程中，活動有必要在餃鏈的整個截面上進行,而不僅是沿著餃鏈活動,在較薄餃鏈的截面處活動會使長鏈聚合物分子與活動的方向共同。這樣,在活動方向上的區域就會變得很強，而在活動方向垂直的方向就會變得很弱。因此，假如活動是沿著餃鏈進行的,就會有應力較弱處，銨鏈就簡單開裂。
活動方向是由模具中澆口的方位和方位來確認的,澆口有必要處于與餃鏈中心線相垂直的線上、而且有必定的間隔,假如靠近餃鏈處主體護套的厚度不變,澆口任何違背中心方位將導致熔料在餃鏈上的對角線活動,然后勢必影響餃鏈的強度。
3資料自身的性質
每種資料的彈性模量E都不一樣,勢必會直接影響餃鏈的功能、而且同一資料不同廠家也不一樣。選擇一種功能優越的資料至關重要，關于此點就不再作詳細說明。
4注塑工藝
注塑工藝也會影響餃鏈的功能,比如注塑機的穩定性,以及保壓時間等,都會對餃鏈功能有影響,所以，制定一個合理的出產工藝是非常有必要的。
5結束語
經過以上剖析,不難得出關于剖析汽車連接器餃鏈開裂的一般方法。當然,這些方法也可以使用在產品的規劃初級階段,做到問題早發現早解決,在實際的出產中,應該還會有其他的一些因素影響產品的功能,這就需求咱們勤于思考,善于總結,終究得到功能優越的產品。
